La nouvelle génération de vannes papillon industrielles : une révolution dans la maîtrise des fluides

Fruit de la recherche du Dr. Gregor Gaida – inventeur de la vanne papillon à quatre excentrations en 2008 – la V-AXX® marque une nouvelle ère technologique dans le domaine des vannes industrielles.
Cette vanne à cinq excentrations brevetée redéfinit totalement le principe de conception du siège : pour la première fois, celui-ci n’est plus basé sur un cône classique, mais sur une forme géométrique complexe et adaptable, permettant une étanchéité parfaite et une absence totale de frottement.
Grâce à cette conception inédite, la V-AXX® offre un contrôle optimal du flux, une résistance thermique et mécanique extrême, et une durée de vie prolongée, même dans les conditions d’utilisation les plus sévères.

Une technologie unique au monde
Contrairement aux conceptions précédentes, le siège de la V-AXX® n’a pas une géométrie uniforme :
l’angle d’étanchéité peut varier jusqu’à 25° ou plus, y compris au niveau de l’arbre, sans compromettre la performance d’étanchéité.
Cette innovation permet de supprimer totalement le couple de frottement tout en maintenant un contact constant entre le disque et le siège.
Résultat :
• Aucune usure mécanique entre le disque et le siège
• Aucune friction, même sous haute pression
• Zéro fuite garantie, même en conditions cryogéniques

Performances hors normes
La V-AXX® est conçue pour fonctionner de -270°C à +1800°C, de l’azote liquide au sodium liquide, et supporte des pressions jusqu’à 160 bar.
Elle atteint des valeurs de débit (Kv / Cv) supérieures à toutes les autres vannes papillon à étanchéité métal.
👉 Grâce à ces performances, les systèmes de tuyauterie, les actionneurs et les structures de support peuvent être dimensionnés plus petits, réduisant ainsi les coûts d’installation et d’exploitation.

ORCA® – Fini la cavitation et le bruit

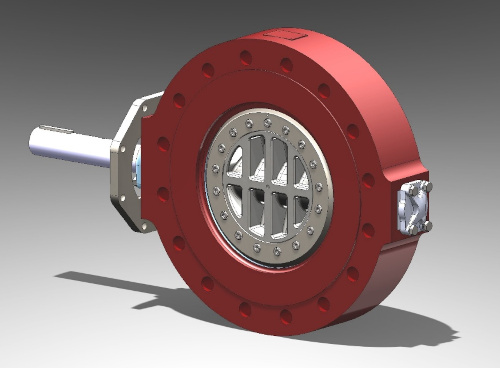

En option, la vanne peut être équipée du système ORCA®, un dispositif de réduction de cavitation et de contrôle de flux multi-étages.
Des plaques montées de part et d’autre du disque réduisent la vitesse du fluide, évitant les chocs de pression et les bruits d’écoulement — tout en conservant un Kv/Cv maximal lorsque la vanne est ouverte.
✔ Meilleur contrôle du débit
✔ Élimination du risque de cavitation
✔ Réduction du bruit et de l’usure interne

Caractéristiques principales
• Type : Vanne papillon à cinq excentrations (brevet en instance)
• Gamme : DN 50 à DN 2000 (2” à 84”)
• Pression nominale : PN 10 à PN 160 / ANSI 150 à 900
• Température : –270°C à +1800°C
• Étanchéité : Classe A EN 12266 / API 598 / BS 6364
• Matériaux standards : inox, Inconel, Monel, Duplex, Superduplex, titane sur demande
• Versions : LUG, Double Bride, Embouts à souder, Flanged ISO/DIN/API

Certifications et conformité
La vanne V-AXX® est conforme aux normes internationales :
ISO 9001, PED 2014/68/EU, ASME B16.34, AD 2000, NACE MR0175/0103, ATEX 94/9 EG, API 607 (Fire Safe) et TA Luft pour les émissions fugitives.
Elle est adaptée à de nombreux secteurs :
• Énergie et vapeur haute température
• Procédés chimiques et pétrochimiques
• Gaz industriels et cryogéniques
• Applications oxygène et vapeur humide
• Énergies solaires thermiques et centrales électriques

Une fabrication 100 % européenne
Développée, brevetée et fabriquée en Europe, la V-AXX® bénéficie du savoir-faire du groupe Klaus Union, reconnu mondialement pour la qualité de ses pompes et vannes à sièges métalliques.
Chaque vanne est testée individuellement pour garantir une étanchéité absolue, une résistance au feu bilatérale et une durabilité incomparable.
