Performance et sécurité jusqu’à 630 bar

La référence allemande pour les environnements extrêmes

Les vannes STRACK Haute Pression sont spécialement développées pour répondre aux exigences des procédés industriels les plus sévères, où la fiabilité, la sécurité et la maîtrise des fluides sont essentielles.
Conçues et fabriquées en Allemagne, elles assurent un service longue durée sous des pressions jusqu’à 630 bar et des températures pouvant atteindre +650 °C.

Ces vannes équipent les installations les plus critiques dans les domaines de :

• Chimie et pétrochimie
• Production et distribution d’hydrogène
• Centrales thermiques et vapeur
• Gaz industriels et cryogéniques
• Recherche, laboratoires et instrumentation haute pression

⚙️ Les points forts de la gamme STRACK Haute Pression

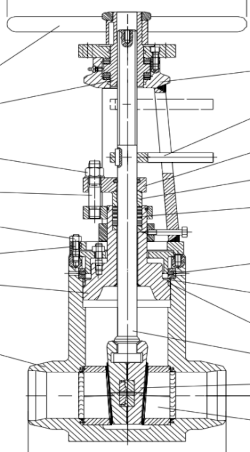

🔹 S15 – Vanne à opercule haute pression

• Type : vanne à opercule (gate valve) avec chapeau à joint de pression et presse-étoupe.
• Pression nominale : PN 160 à 630 / ASME Class 900 à 4500.
• Plage de température : –196 °C à +650 °C.
• Tailles disponibles : DN 50 à DN 600 (2″ à 24″).
• Corps forgé ou moulé, sans soudure dans les zones sous pression.
• Siège métal/métal pour une fermeture étanche et durable.
• Matériaux : aciers carbone, inox et alliages spéciaux selon l’application.
• Raccordements : brides, embouts à souder ou selon demande.
• Actionnement : volant manuel, réducteur ou moteur électrique.
• Applications : vapeur, huile thermique, gaz, circuits cryogéniques ou process chimiques haute pression.

🔹 S21 – Robinet à soupape HAUTE PRESSION chapeau baïonnette

• Type : vanne à globe à tige montante non rotative.
• Pression nominale : PN 160 à 630 / ASME Class 900 à 4500.
• Température de service : –196 °C à +650 °C.
• Tailles disponibles : DN 10 à DN 50.
• Design compact et corps forgé pour une excellente tenue mécanique.
• Presse-étoupe intégré assurant l’étanchéité autour de la tige.
• Disque non rotatif avec surfaces d’étanchéité rechargées au Stellite 21.
• Raccordements : à brides, à souder bout à bout, à emboîtement ou taraudés.
• Actionnement : volant, levier, chaîne, actionneur pneumatique ou électrique.
• Applications : circuits vapeur, eau, gaz techniques ou fluides de process haute pression.
• Homologation : prototype certifié VdTÜV – fabrication selon DIN / ASME.

🔹 S22 – Robinet à soupape HAUTE PRESSION

• Type : vanne à globe haute pression à siège métallique conique.
• Pression nominale : PN 160 à 630 / ASME Class 900 à 4500.
• Température de service : –196 °C à +650 °C.
• Tailles disponibles : DN 50 à DN 300 (2″ à 12″).
• Versions de corps : droit, en Y ou à angle.
• Siège métal/métal usiné avec précision, démontable et remplaçable.
• Matériaux : acier carbone, inox, Inconel ou alliages spéciaux.
• Raccordements : à souder, à brides ou selon spécifications client.
• Actionnement : volant, réducteur ou actionneur pneumatique à piston.
• Applications : installations chimiques, pétrochimiques, centrales vapeur et circuits gaz à haute température.
• Conformité : normes DIN et ASME, test individuel et traçabilité complète.

🔹 S29 – Filtre (strainer) haute pression

• Type : filtre haute pression (strainer) pour fluides industriels.
• Pression nominale : PN 160 à 400.
• Tailles disponibles : DN 15 à DN 50.
• Corps forgé compact, design sans couvercle apparent.
• Élément filtrant remplaçable, maille standard 0,25 mm (autres sur demande).
• Matériaux : aciers carbone, inox et aciers basse température.
• Raccordements : brides selon normes DIN.
• Normes : AD-2000 / DIN EN 12266.
• Applications : protection des équipements (vannes, pompes, instruments) dans les circuits haute pression.

🔹 S73 – Clapet ant retour (swing check) haute pression

• Type : clapet à battant haute pression.
• Pression nominale : PN 160 à 400 / ASME Class 900 à 2500.
• Tailles disponibles : DN 50 à DN 450 (2″ à 16″).
• Température de service : –196 °C à +650 °C.
• Corps et composants forgés, sans soudure sur les zones critiques.
• Battant à axe interne, monté sur pivot robuste (inside hinge pin).
• Couvercle à joint de pression assurant l’étanchéité du boîtier sous haute pression.
• Raccordements : embouts à souder (butt weld ends).
• Applications : circuits vapeur, gaz, eau et huile haute pression.
• Normes : ISO 5209 / EN 19, AD-2000 / DIN EN 12266.

🔧 Qualité, sécurité et traçabilité totale

Toutes les vannes STRACK sont testées individuellement selon les standards DIN, ASME et PED 2014/68/EU.
Chaque produit est livré avec une traçabilité complète (certificats EN 10204 3.1) et un contrôle d’étanchéité à l’hélium ou à l’air selon les spécifications du client.
