Programme complet pour les installations dans les raffineries sous licence UOP – conoco PHILLIPS

Conçues pour les environnements extrêmes
Les vannes sont spécifiquement développées pour les applications UOP dans les procédés impliquant des fluides hautement toxiques, corrosifs ou inflammables tels que :
• Acide fluorhydrique (HF)
• Chlore sec (Cl₂)
• Chlorure d’hydrogène (HCl)
• Phosgène (COCl₂)
• Monomère de chlorure de vinyle (VCM)
• Dichlorure d’éthylène (EDC)
• Isocyanates (MDI, TDI, HDI, etc.)
Ces vannes sont conçues pour garantir zéro émission, zéro fuite au siège et une maintenance minimale, même dans les environnements les plus sévères.

Caractéristiques techniques clés

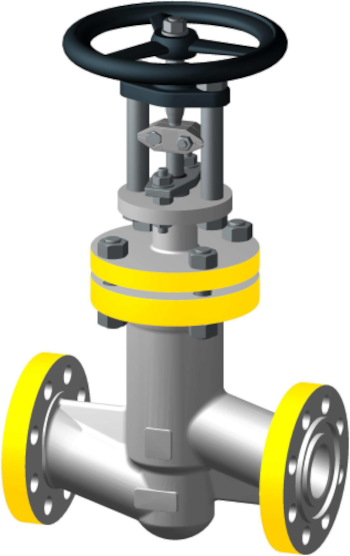

• Vanne à opercule – NPS ½’’ – 8’’ Class 150 – 800
• Vanne à soupape - NPS ½’’ – 10’’ Class 150 – 800
• Vanne à soupape à soufflet - NPS ½’’ – 12’’ Class 150 – 300
• Clapet anti retour à piston : NPS ½’’ – 1’’1/2 Class 600 – 800
• Clapet anti retour à battant : NPS ½’’ – 10’’ Class 150 – 800

L’ASSURANCE QUALITÉ STRACK s’assure que chaque vanne HF-ACIDE qui quitte l’usine est TESTÉ AVEC KÉROSÈNE ET HÉLIUM. TESTER AVEC DU KÉROSÈNE MOINS VISQUEUX S’ASSURE QU’AUCUNE EAU N’EST PIÉGÉE DANS LES INTERNES DE LA VANNE, CE QUI PRÉSERVE LA VANNE DE LA CORROSION, ET FOURNIT UNE QUALITÉ SUPÉRIEURE DE LA VANNE TESTÉE.
Ces vannes répondent aux normes ASME B16.5 / B16.10 / B16.34, API 598, ISO 5208 et sont testées à l’air, au kérosène ou à l’hélium selon les exigences du client.

Spécifications principales
• Matériaux disponibles : acier carbone (A105 / WCB), Hastelloy, Monel, Inox 1.4571 en option.
• Diamètres nominaux : de DN15 à DN300 (½" à 12").
• Pressions : classes HF-1 à HF-50 selon UOP.
• Type de raccordement : brides RF ou embouts à souder (ASME B16.11).

À propos de PHÖNIX et STRACK
Depuis 1910, PHÖNIX (groupe STRACK GmbH) est un acteur de référence dans la fabrication de vannes à soufflet pour fluides dangereux. Reconnue mondialement pour sa fiabilité, la marque est un partenaire UOP privilégié dans les applications d’acide fluorhydrique et autres produits chimiques critiques.
